مصنوع بطريقة مخصصة لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
بيت / الصفحة الرئيسية / بريبريج / لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
  • لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
  • لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
  • لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
  • لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي

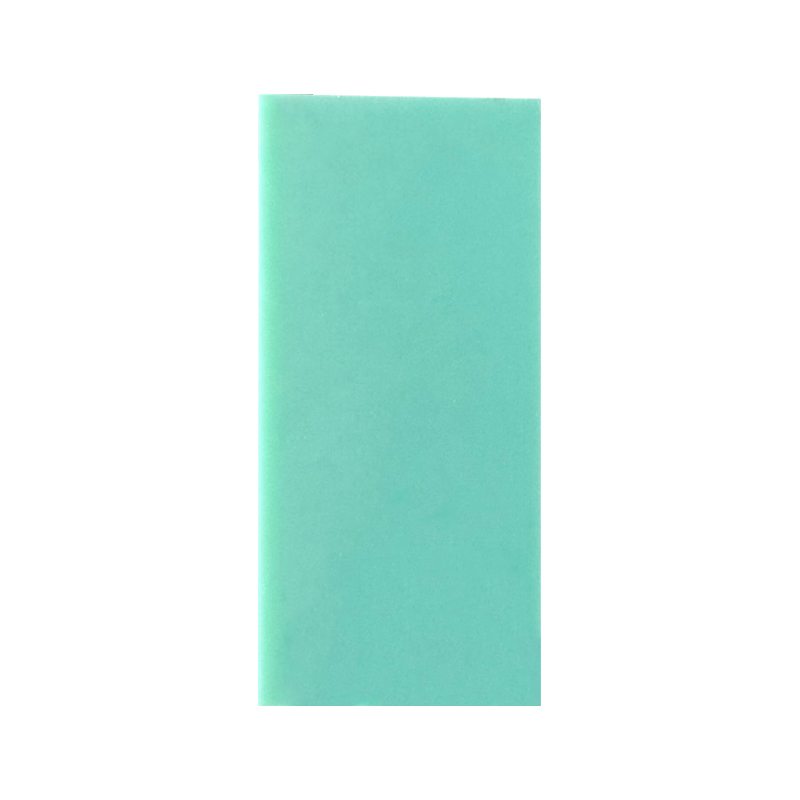

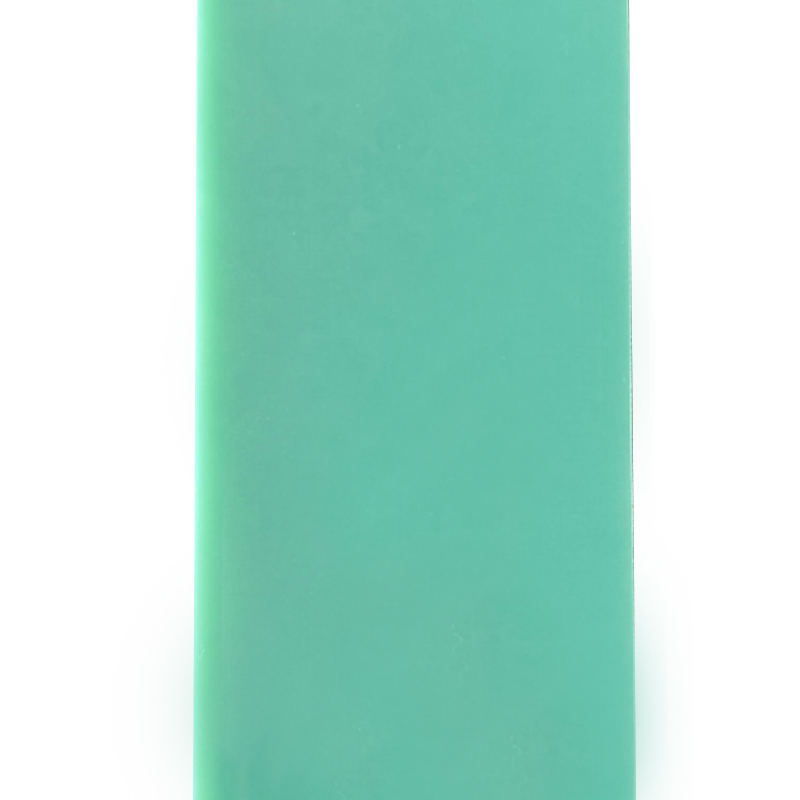

لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي

اتصل بنا
الصفحة السابقة :لا توجد مقالة سابقةالصفحة التالية :لا توجد مقالة تالية
المعلمة
سلسلة FR-4 / G11
لوح عزل من الألياف الزجاجية من راتنجات الإيبوكسي
طبقات نسيج من الزجاج الإلكتروني المستمر مشربة براتنجات الإيبوكسي المبرومة، مصبوبة بالضغط عند درجة حرارة 160 درجة مئوية و14 ميجا باسكال. قوة العزل الكهربائي 20-28 كيلو فولت/مم (ASTM D149)، امتصاص الماء ≥0.15% بعد 24 ساعة من الغمر. درجة حرارة التشغيل فئة F (155 درجة مئوية) مع تصنيف القابلية للاشتعال UL 94 فولت-0. يتراوح سمكها من 0.3 مم إلى 50 مم، وهي متوفرة باللون الأخضر الطبيعي والأبيض والأصفر والأسود للعزل الكهربائي والتركيب الهيكلي.
الطبقة الحرارية فهرنهايت (155 درجة مئوية)
القابلية للاشتعال UL 94 V-0
عازل 20-28 كيلو فولت/مم
▸ المزايا التقنية
  • مقاومة القوس: 180 ثانية بدون تتبع (ASTM D495)، مخصص للمفاتيح الكهربائية والموصلات ذات الجهد العالي.
  • عامل تبديد منخفض: يحافظ Tan δ 0.015–0.02 عند 1 ميجاهرتز على سلامة الإشارة في تطبيقات PCB عالية التردد.
  • استقرار الآلات: حفر بدون نتوءات باستخدام أدوات كربيد؛ يتم التحكم في التصفيح بأقطار الثقب ≥0.8 مم.
  • مقاومة الرطوبة: الاحتفاظ بمقاومة العزل > 95% بعد 96 ساعة عند 95% رطوبة نسبية.
▸ البيانات الميكانيكية والكهربائية
قوة الانثناء (بالطول) 350 - 450 ميجا باسكال
قوة الشد 280 - 340 ميجا باسكال
قوة ضاغطة 350 - 420 ميجا باسكال
مقاومة الحجم 10⁷ – 10⁸ مΩ·سم
CTI (التتبع المقارن) 175 – 200 فولت (PLC 3)
⎯
التحمل الأبعاد
0.5 – 1.6 ملم ± 0.10 ملم
1.6 – 3.0 ملم ± 0.15 ملم
3.0 – 6.0 ملم ± 0.20 ملم
الطول/العرض ≥1000 مم ± 2.0 ملم
⎯
الحرارية والكيميائية
  • الخدمة المستمرة: 130 درجة مئوية – 155 درجة مئوية
  • الموصلية الحرارية: 0.25–0.35 واط/(م·ك)
  • المقاومة الكيميائية: الأسيتون والإيثانول والزيوت المعدنية
  • تجنب: حمض الكبريتيك المركز
⎯
معلمات المعالجة
  • سمك القص ≥3 مم
  • تغذية الحفر: 0.05-0.10 ملم/دورة
  • سرعة المغزل: 20 ألف – 40 ألف دورة في الدقيقة
  • التسخين المسبق عند 80 درجة مئوية للثقب > 2 مم
◆ مجالات التطبيق (معتمدة وفقًا للمواصفة IEC 60893، NEMA LI-1)
حواجز المفاتيح الكهربائية يدعم بسبار تركيبات اختبار ثنائي الفينيل متعدد الكلور فواصل المحولات أسافين فتحة المحرك لوحات شلال القوس غسالات عازلة
متوافق مع RoHS · خالٍ من REACH SVHC · درجة خالية من الهالوجين متاحة (IEC 61249-2-21)
التخزين والمناولة
▸ تبقى مسطحة على المنصات مع دعم الحافة. الحد الأقصى لارتفاع المكدس 800 مم لمنع الاعوجاج.
▸ نطاق الرطوبة: 40% – 70% رطوبة نسبية. قد يؤدي التعرض المطول لأكثر من 80% من الرطوبة النسبية إلى زيادة امتصاص الماء بنسبة تزيد عن 0.3%.
▸ تجنب الاتصال المباشر بالأسطح النحاسية أو الفولاذية العارية أثناء التخزين طويل الأمد (خطر الأكسدة).
الأسئلة والملاحظات الشائعة
أقصى جهد التشغيل؟ 2.5 كيلو فولت لكل مم سمك للتيار المتردد (تخفيض القدرة بنسبة 60% للتيار المستمر).
القدرة بعد التشكيل؟ لا يوجد تشكيل حراري بعد المعالجة؛ أوراق مشربة مسبقا فقط.
إطلاق الغازات في الفراغ؟ TML 0.45%، CVCM 0.08% - مناسب للغرف المفرغة.
السيطرة على صفحة الحرب؟ التلدين عند 120 درجة مئوية لمدة ساعتين يقلل من الإجهاد المتبقي بعد التشغيل الآلي.
ⓘ خيارات الاعتماد: MIL-I-24768، GB/T 1303.1، معترف به من قبل UL (الرقم E متاح). وشملت إمكانية تتبع الدفعة. القيم الميكانيكية تعتمد على سماكة 1.6 ملم، اتجاه طولي.
